Аренда крупнощитовой опалубки стен

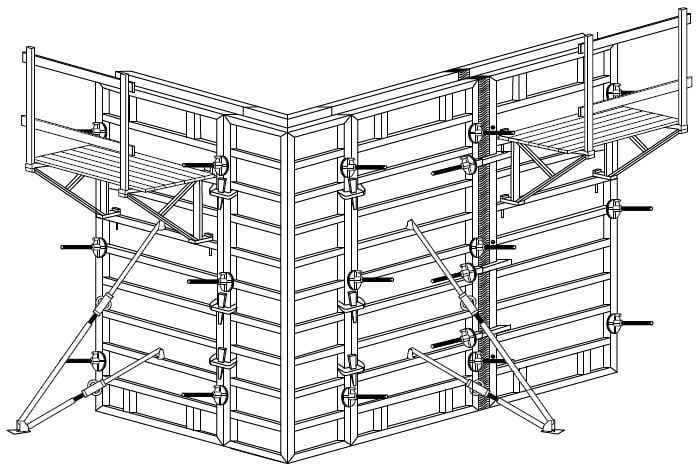

Стеновая опалубка подходит для возведения стен, колонн, фундаментов и многих других вертикальных или наклонных конструкций.

Щиты предназначены для формирования поверхности бетонируемых конструкций. Различают 6 типов щитов:

• щиты линейные,
• щиты угловые внутренние,
• щиты угловые наружные,
• щиты угловые шарнирные,
• щиты универсальные,
• распалубочные углы.

Элементы опалубки

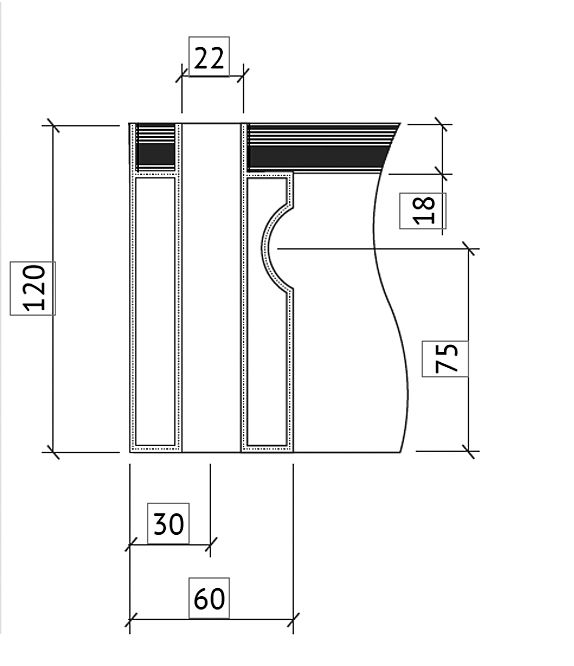

Профиль стальной опалубки

Щит опалубки состоит из металлического каркаса (алюминиевого или стального) и палубы (ламинированная фанера). Металлический каркас выполнен из двух типов профиля – основного и ребер жесткости.

Толщина элементов, мм

Диаметр отверстий, мм

Основной профиль – 60

Основной профиль – 22

Ребра жесткости - 40

Ребра жесткости - 18

- Основной профиль образует раму каркаса (внешний контур). В профиле предусмотрены отверстия для стяжных болтов диаметром 22 мм, усиленные металлическими втулками, а также углубление для фиксации замков

- В ребрах каркаса предусмотрены отверстия диаметром 18 мм для установки подкосов и навески кронштейнов подмостей

Щит угловой внутренний

Предназначен для заливки прямых углов. Устанавливается с внутренней стороны бетонируемой конструкции.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,5*0,5

133,5

3,3

0,3*0,3

93,0

3,0

0,5*0,5

122,0

3,0

0,3*0,3

84,9

1,5

0,5*0,5

64,7

1,5

0,3*0,3

44,2

Щит угловой наружный

Предназначен для формирования прямого наружного угла конструкции опалубки. Устанавливается с внешней стороны бетонируемой конструкции.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,6*0,6

167,5

3,3

0,5*0,5

147,3

3,0

0,6*0,6

153,4

3,0

0,5*0,5

134,8

1,5

0,6*0,6

82,5

1,5

0,5*0,5

72,2

Щит шарнирный

Предназначен для формирования непрямых углов конструкции опалубки. Устанавливается с внутренней и/или внешней стороны бетонируемой конструкции.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,5*0,5

127,1

3,3

0,3*0,3

88,6

3,0

0,5*0,5

116,2

3,0

0,3*0,3

80,8

1,5

0,5*0,5

61,6

1,5

0,3*0,3

42,1

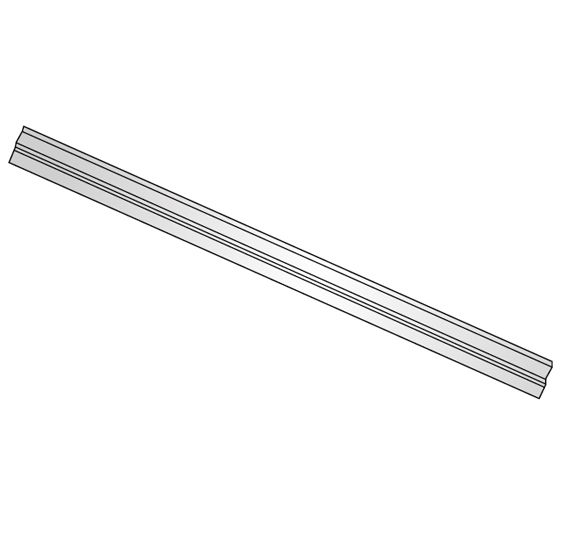

Угловой элемент внешний

Предназначен для формирования прямого наружного угла конструкции опалубки с использованием линейных щитов. Устанавливается с внешней стороны бетонируемой конструкции.

Высота, м

Вес, кг

3,3

29,7

3,0

27,0

1,5

13,5

Комплектующие крупнощитовой опалубки

Болт стяжной

Предназначен для восприятия давления бетонной смеси. Максимальное растягивающее усилие 90 кН. Соответствует стандарту DIN 18216.

Длина, м

Вес, кг

0,8

0,8

1,0

1,0

1,2

1,2

Шкворень

Предназначен для восприятия давления бетонной смеси при сборке опалубки колонн или элементов стен с использованием универсальных щитов.

Длина, м

Вес, кг

0,2

1,6

Гайка для шпильки (стяжного болта)

Предназначена для фиксации шпилек (стяжных болтов) или шкворней при монтаже опалубки.

Диаметр, мм

Вес, кг

100,0

0,6

Шайба для гайки

Предназначена для использования вместе с гайкой. Увеличивает площадь опоры гайки на профиль щита. Предохраняет щиты опалубки от повреждения гайкой.

Длина стороны, мм

Вес, кг

100,0

0,38

Замок клиновой

Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Конструкция замка не разборная (исключает потерю деталей).

Размер вставки, мм

Вес, кг

нет

0,38

Замок реечный

Позволяет соединять щиты между собой и одновременно выравнивать их, в том числе и с использованием доборной вставки.

Размер вставки, мм

Вес, кг

100,0

4,2

Замок удлиненный

Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Позволяет формировать внешний угол конструкции опалубки без использования угловых элементов (соединение линейных щитов под прямым углом). Возможно изготовление замка для соединения щитов с разной глубиной основного профиля (120 и 140 мм).

Размер вставки, мм

Вес, кг

0–250,0

5,1

Кронштейн подмостей

Предназначен для обеспечения безопасности рабочих при проведении монолитных работ. Возможна установка отдельными площадками и/или по всей протяженности опалубки.

Макс. шаг, м

Вес, кг

2,4

17,1

Подкос 2-уровневый телескопический

Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины. Крепится к щиту в двух местах и к бетонному основанию.

Макс. шаг, м

Вес, кг

3,0

23,4

Подкос 1-уровневый телескопический

Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины и усиления верхнего ряда щитов (при установке щитов на высоту более 3 м). Крепится к щиту в двух местах и к бетонному основанию.

Макс. длина, м

Вес, кг

2,4

17,1

Балка выравнивающая

Предназначена для усиления конструкции опалубки в местах стыков щитов. Рекомендуется применять в следующих случаях:

• в местах установки вставки между щитами;
• в узлах установки шарнирных щитов;
• при сжатых сроках строительства и необходимости увеличения скорости заливки;
• другие случаи, где требуется усиление конструкции опалубки.

Крепится к щитам с помощью гайки.

Длина, м

Вес, кг/п.м.

0,8–6,0

6,5

Захват монтажный

Предназначен для переноса отдельных щитов или сборных панелей с одной захватки на другую с помощью крана. Для переноса панелей требуется 2 монтажных захвата. Существенно экономит время на демонтаже опалубки (требуется только снять стяжные болты и обеспечить легкое отсоединение палубы от бетона).

Грузоподъемность, кг

Вес, кг

1 250,0

5,5

Составляющие крупнощитовой опалубки:

• щит
• винт
• гайка
• замки/зажимы
• подкосы
• подмости
• крановые захваты
• планка.
